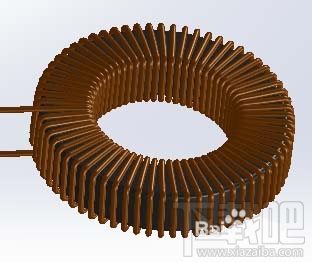

SolidWorks怎么沿着圆环画螺旋线?来看看SolidWorks沿着圆环画螺旋线方法

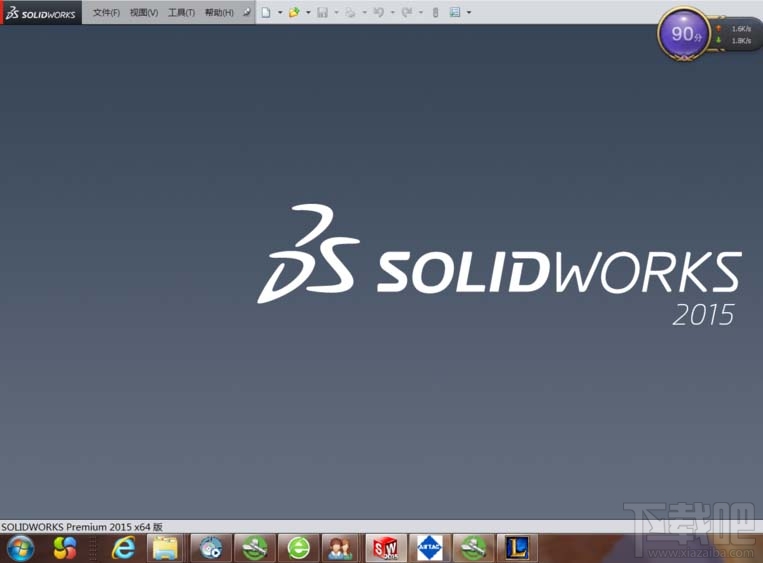

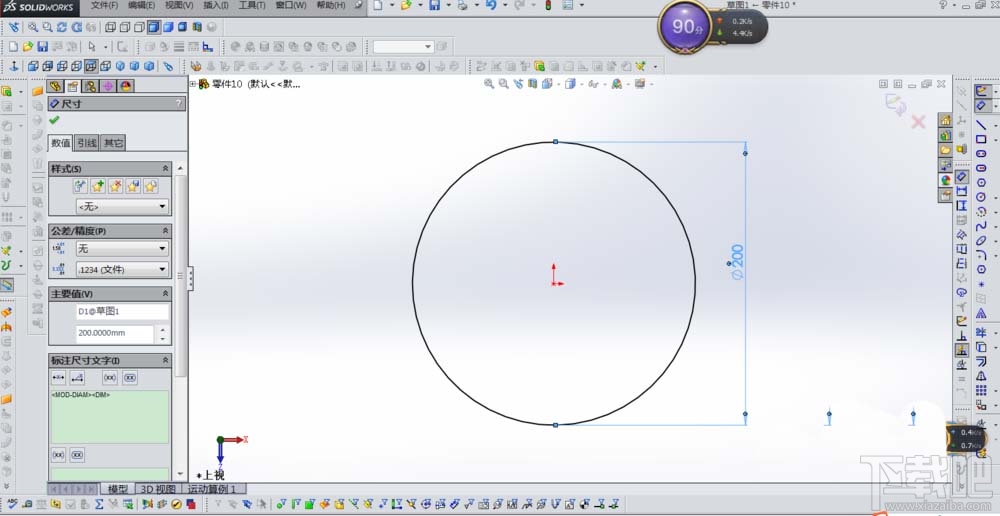

1、打开SolidWorks软件，并在上视基准面上画出一个直径200的圆，如下图
2、选择前视基准面，并在合适的位置画一跟15mm长的线，如下图

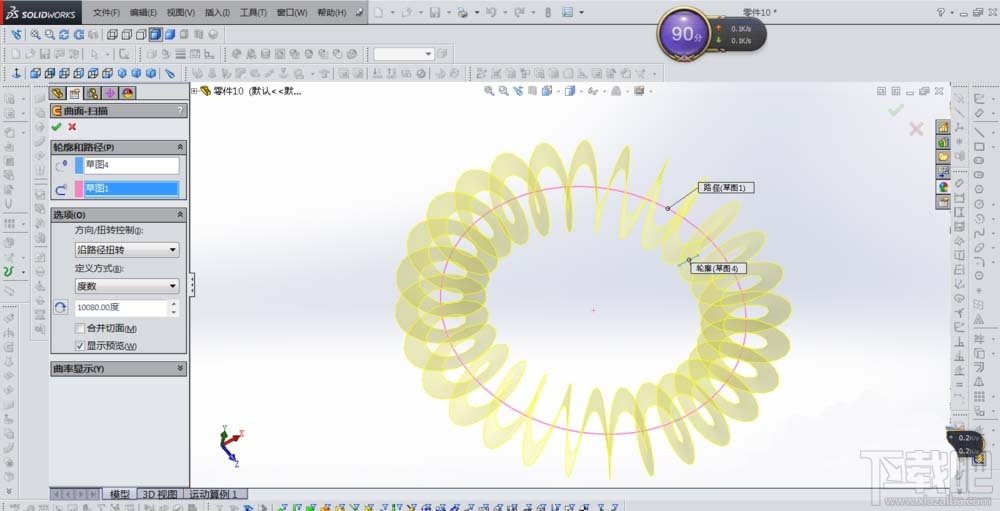

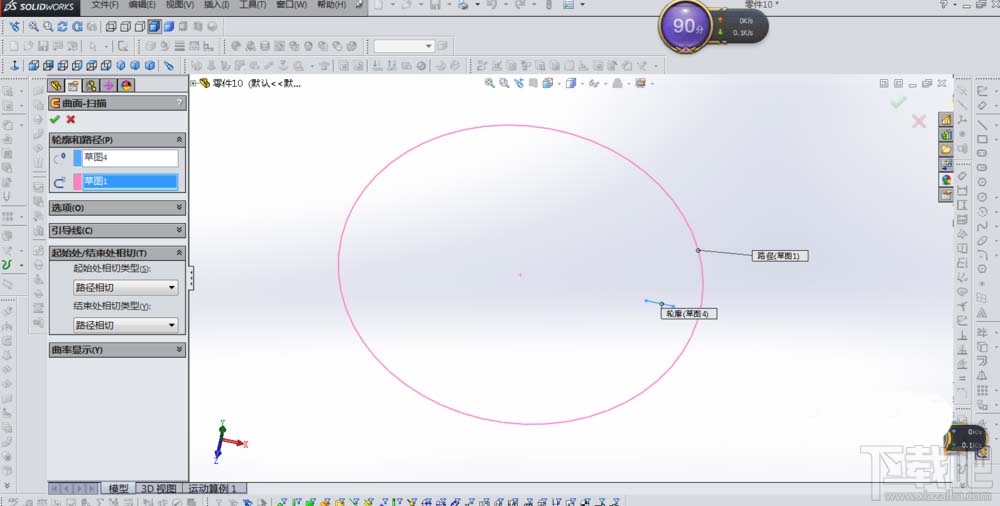

3、对已做好的两个草图做曲面扫描，如下图，注意方向选择：“沿路径扭转”

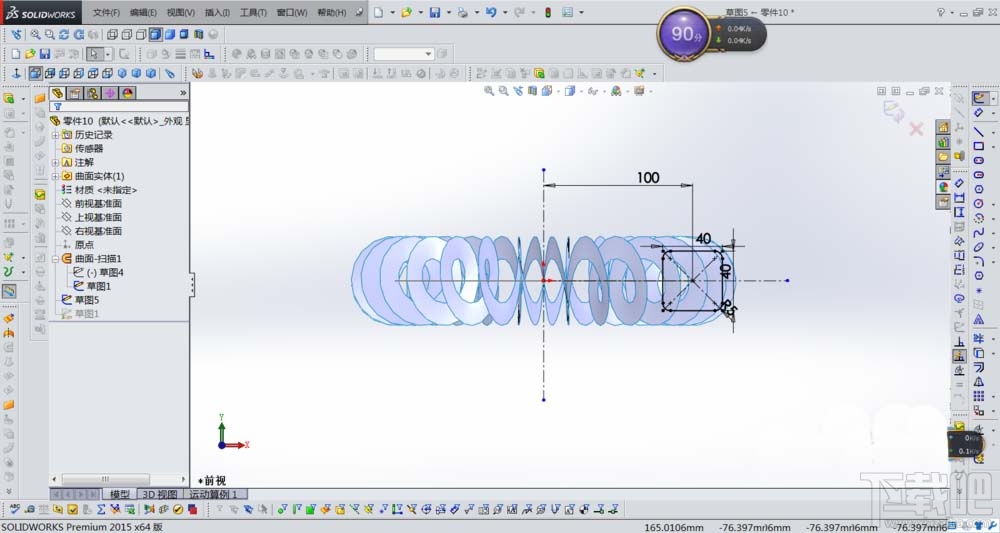

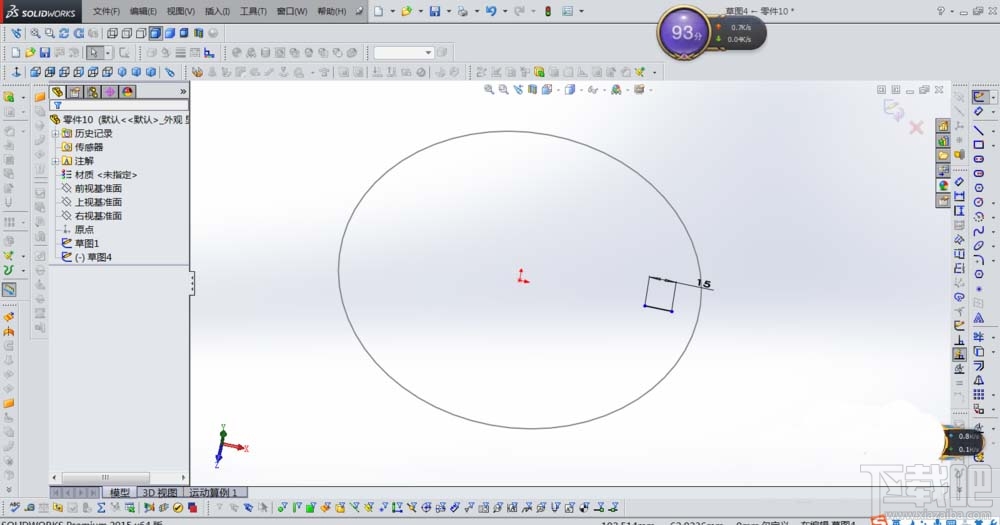

4、在前视基准面上画出以下草图

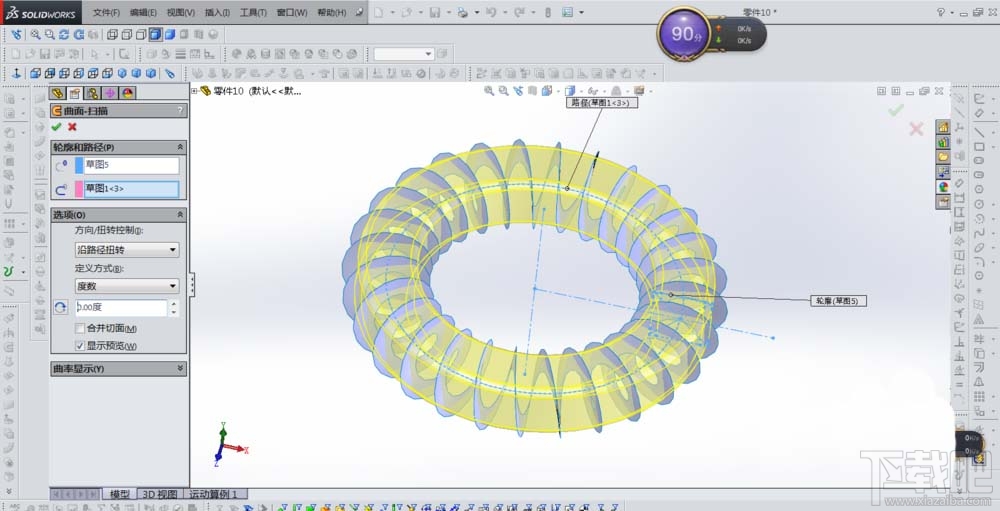

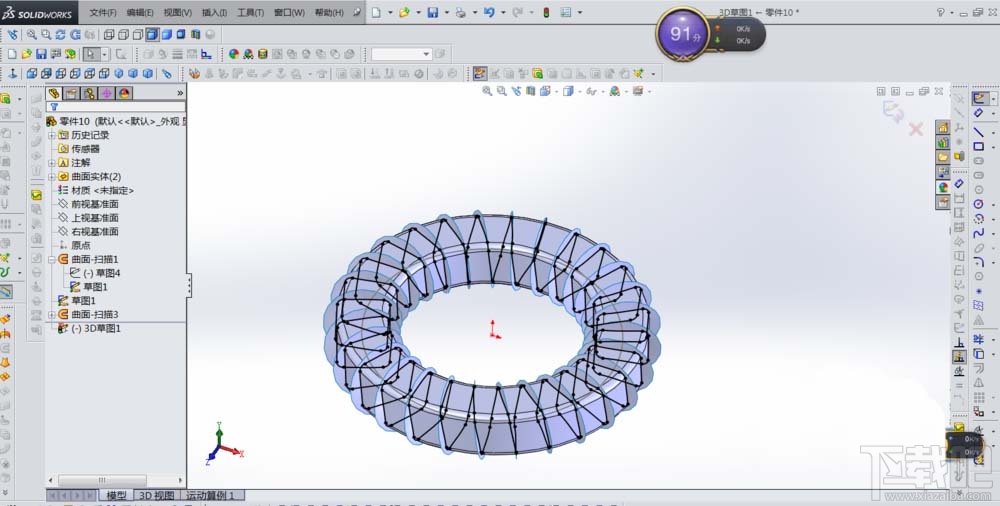

5、用曲面扫描命令，如下图

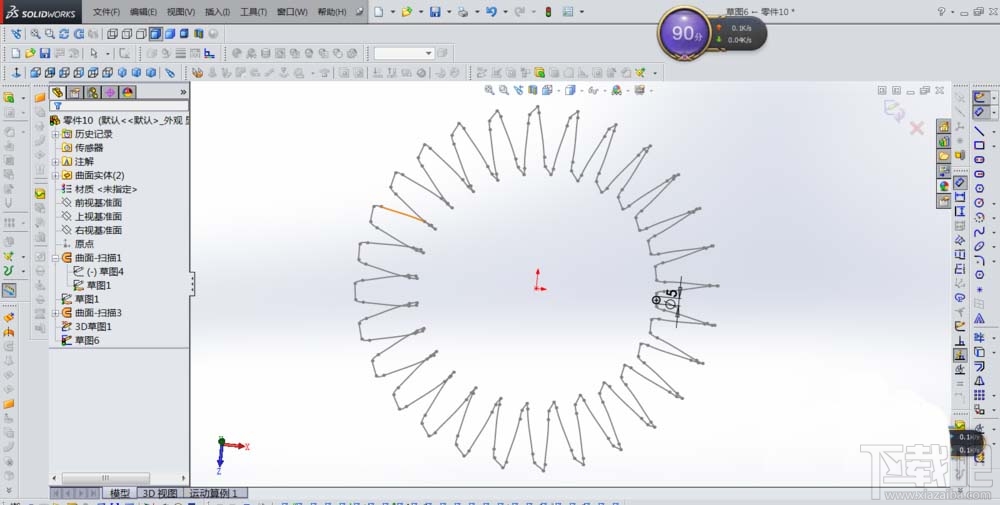

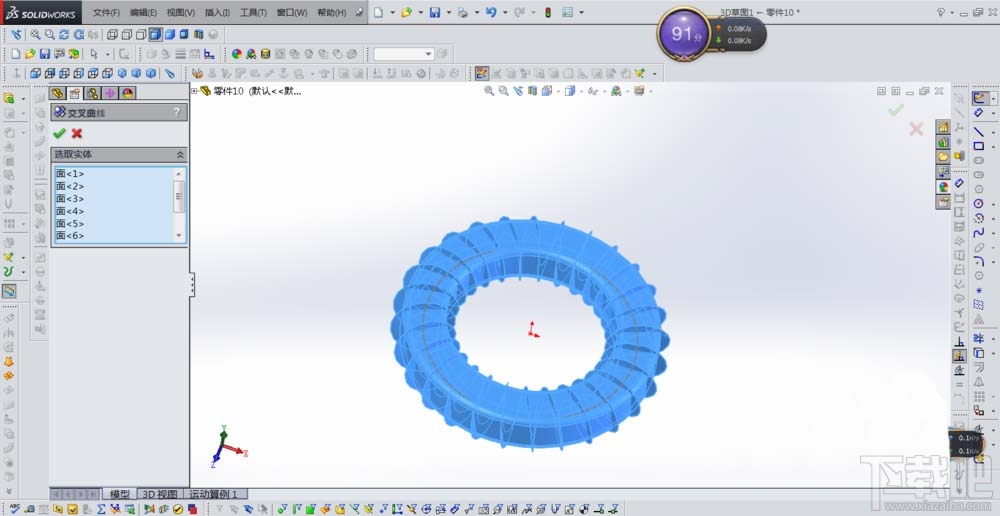

6、在草图界面下用交叉曲线合并，如下图

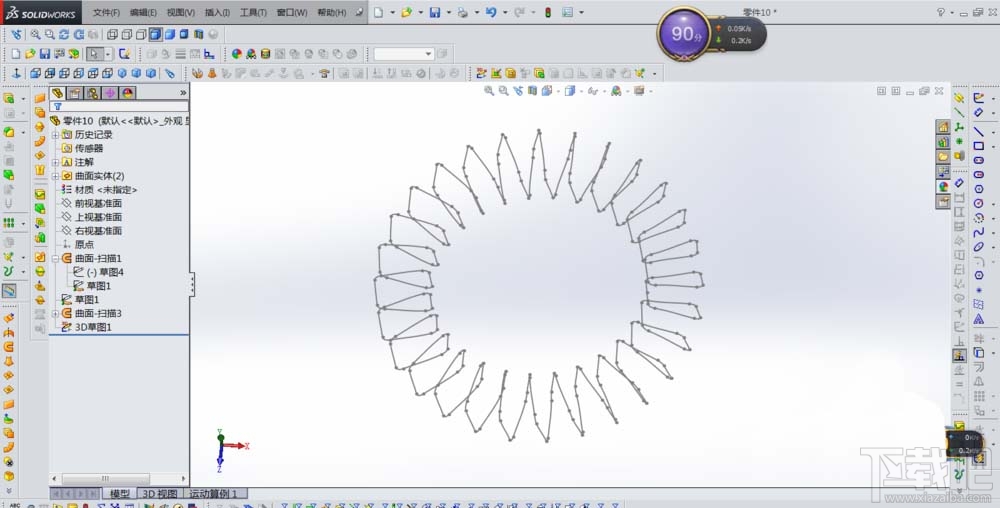

7、把两个曲面扫描隐藏，并在上视基准面上画出以下草图

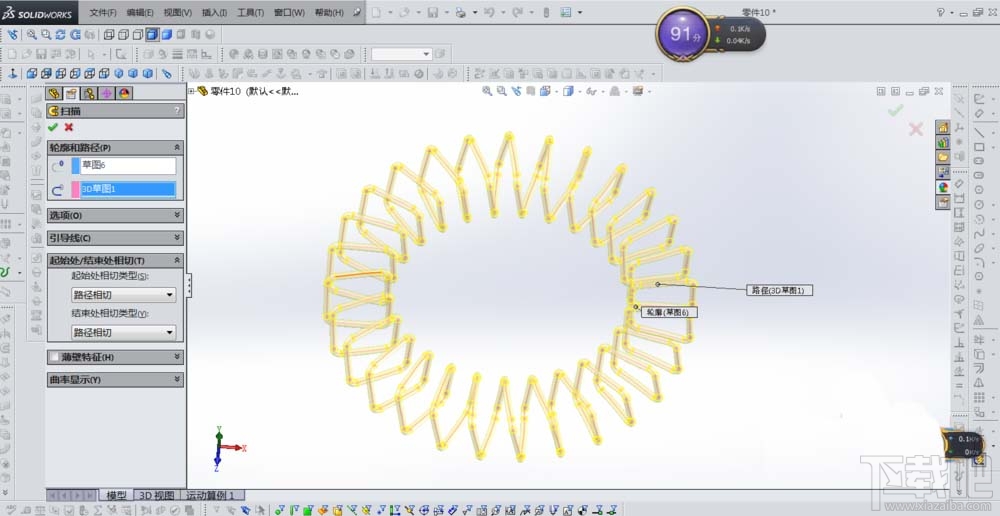

8、使用扫描命令进行扫描，如下图

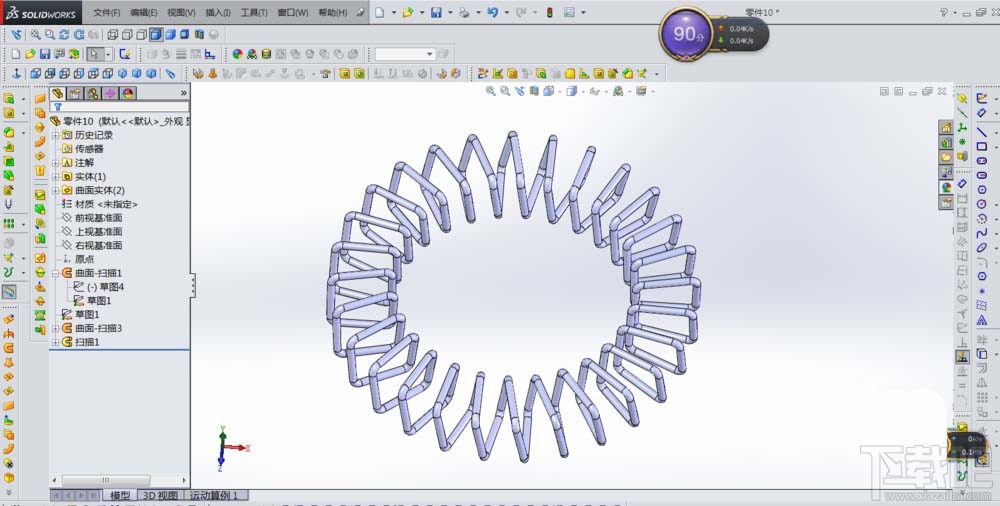

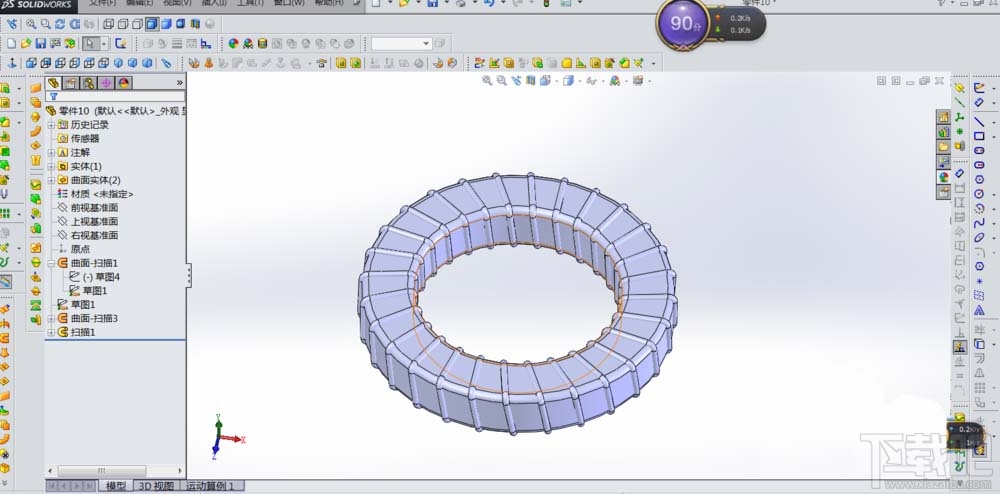

9、把刚才做的第二个曲面扫描显示出来，便得到了我们需要的沿圆环螺旋线，如下图
