caxa画螺丝钉模型方法

caxa实怎么绘制一个螺丝钉模型?来看看caxa画螺丝钉模型方法

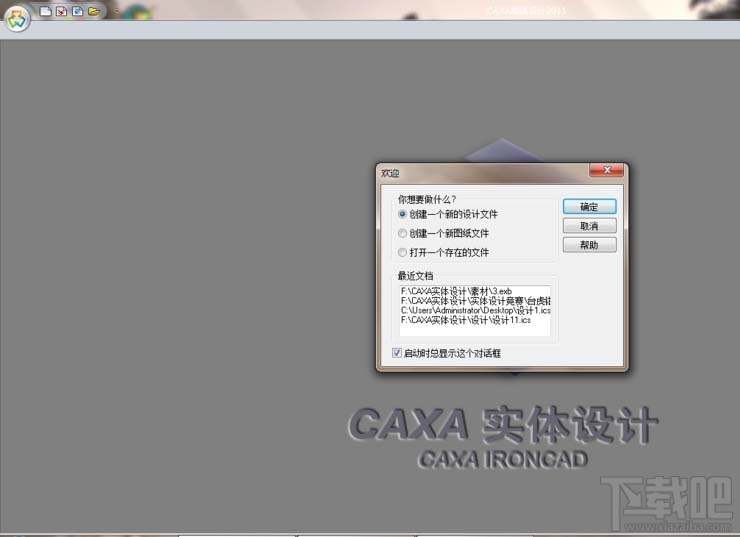

1、首先打开下载好的caxa实体创新设计软件，创建一个新的设计文件，进入如图

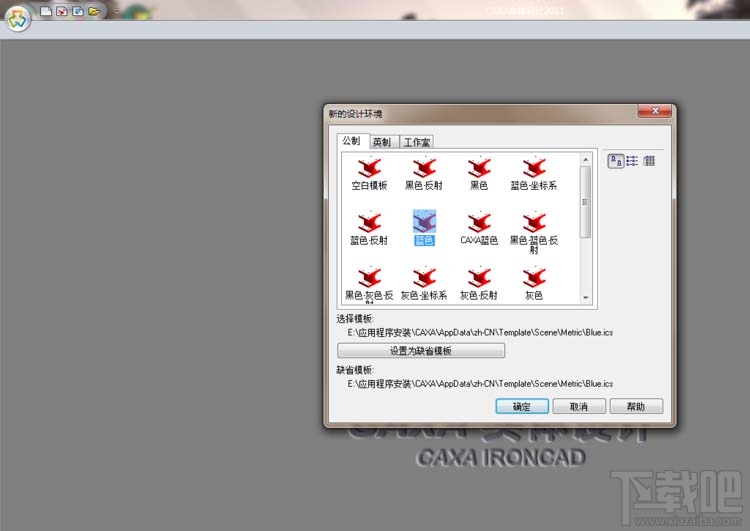

2、选择蓝色，点击确定。如图

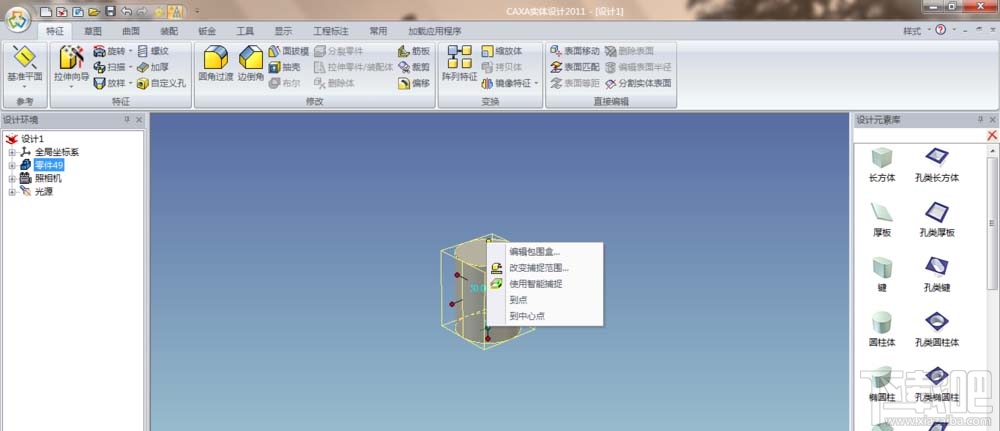

3、从右边的实体中选择圆柱体拖至空白处，单击鼠标左键，如图

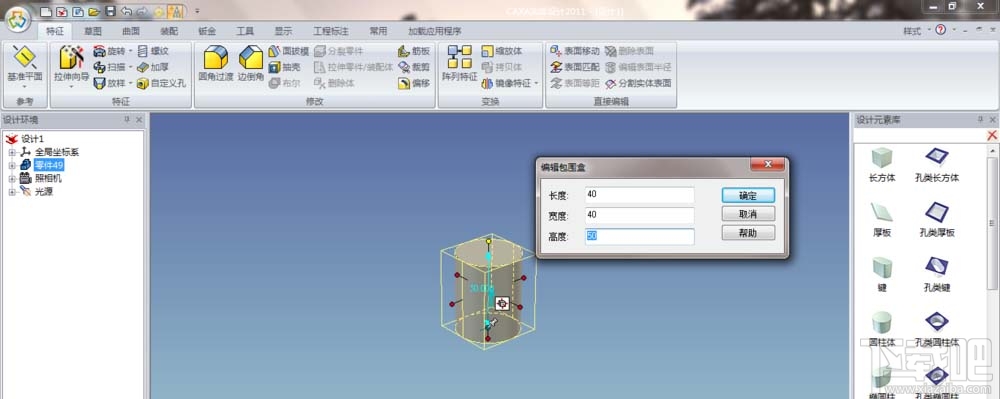

4、出现对话框编辑零件的尺寸，我们输入直径100，高20.点击确定

5、编辑后的图形，如图所以

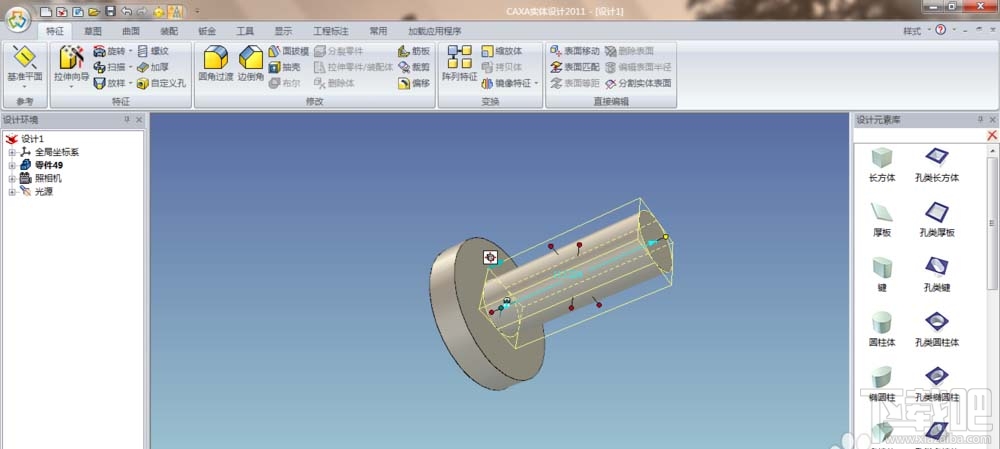

6、然后在拖圆柱体到编辑好的圆柱体中去，点击确定，一个螺丝钉轻而易举的画好额，如图
