solidworks里gb型材库如何添加

solidworks里gb型材库如何添加？首先要下载材库。

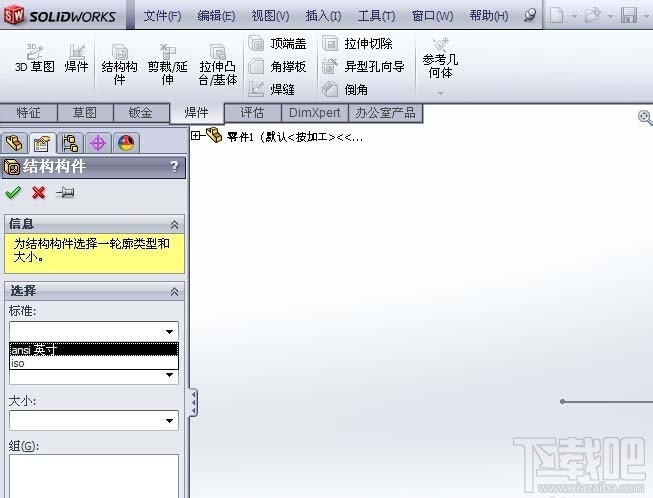

1、打开solidworks2012，焊件模块，大家会看到，里面默认的只有ansi(英寸)和iso，对于用国标的我们不是很方便。

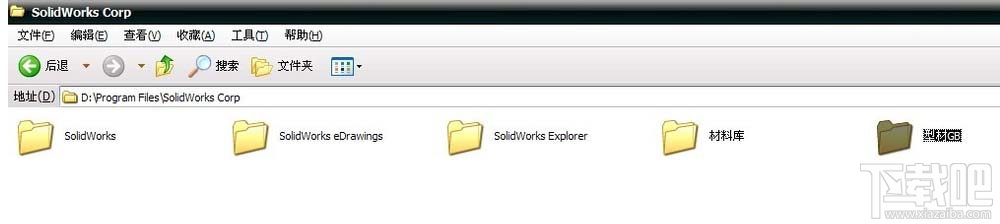

2、将下载好的“型材GB”文件夹放置在某个盘里，例如我的是放在D盘：D:Program FilesSolidWorks Corp ，其它盘也都是可以的。

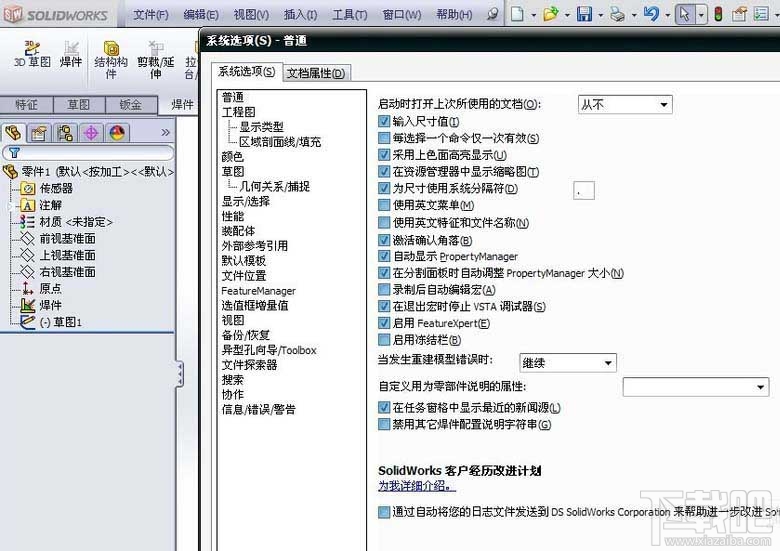

3、在solidworks2012里工具栏里 ：工具选项，会弹出如图窗口

4、系统选项文件位置显示下列的文件夹里找到“焊件轮廓”添加“型材GB”点击确认，保存。

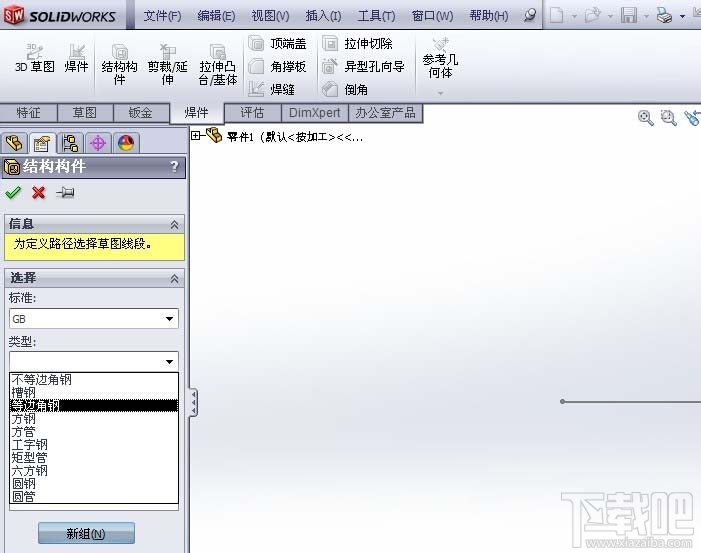

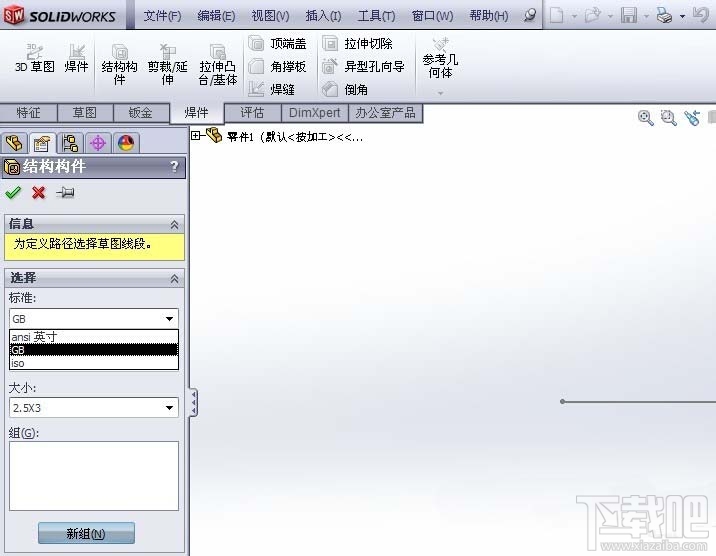

5、工具栏里的焊件里就可以看到GB型材了。

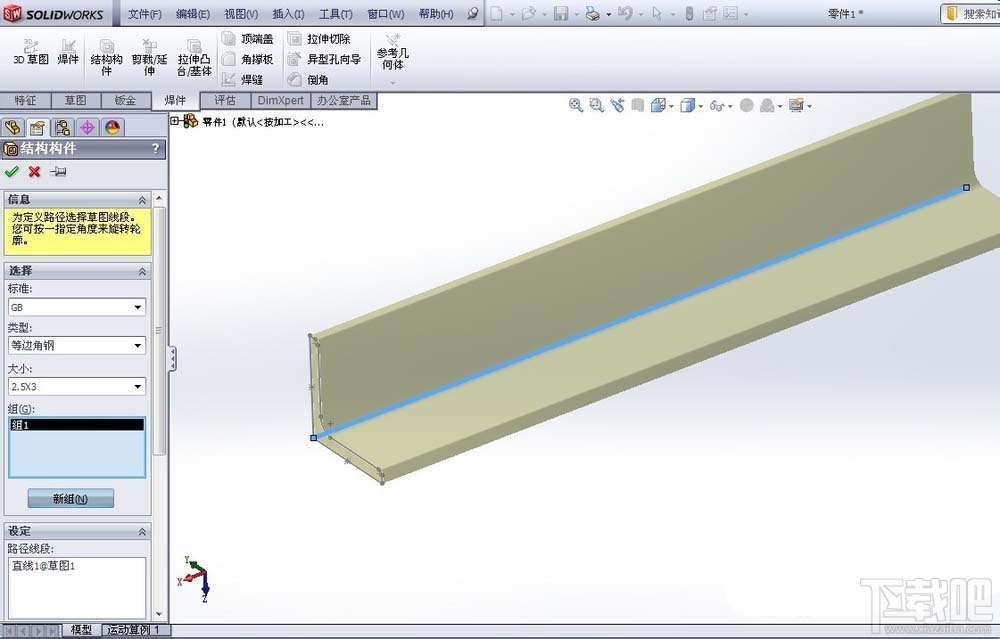

6、画一条直线，选择需要的型材标准，新建组，就可以了。
