Protel DXP 2004绘制自己的原理图库元件实例教程

本例由乐呵呵网的电子工程老师教大家在Protel DXP 2004绘制自己的原理图库元件，我们在画电路图的时候，常常会遇到一些元件在库里找不到，这时就要我们自己绘制一个了．

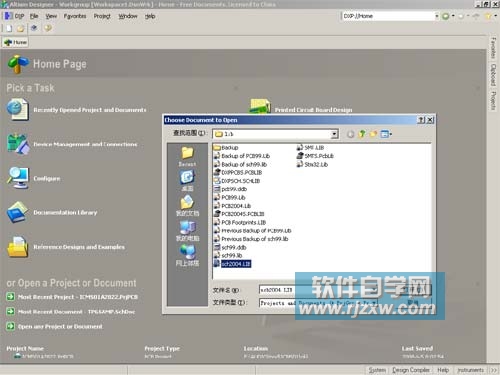

首先，我们打开一个原理图的原元库文件，和打开原理图的方法一样的

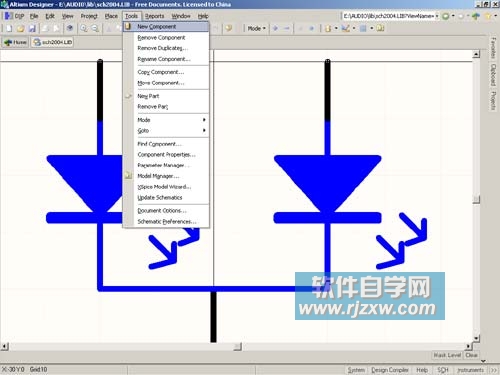

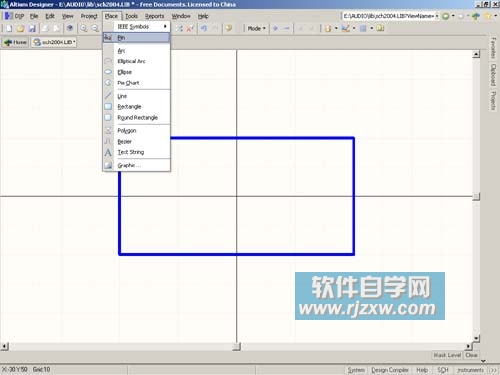

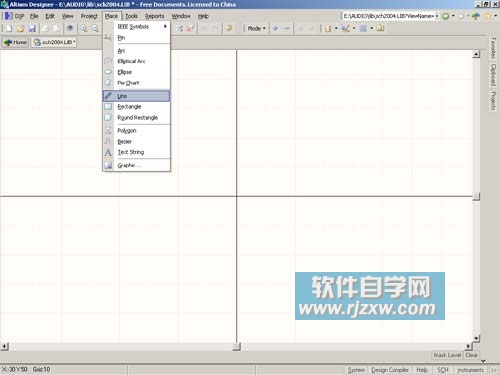

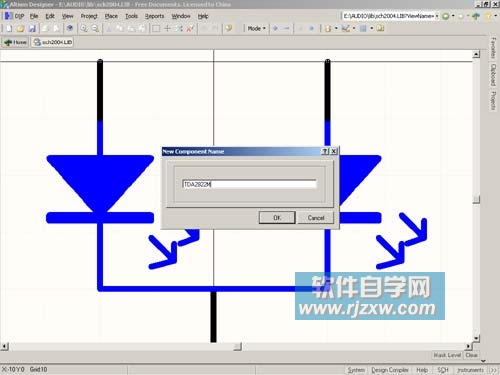

打开原件库后，点上面的工具，再点创建新元件： 输入一个新的元件名，如TDA2822M 这时会打开一个绘制元件的界面，我们再放置，再点画线，先画出元件的外型： 如下图，画完外型后，我们点放置，再点元件脚，给元件放上元件脚 以上就是Protel DXP 2004绘制自己的原理图库元件实例教程，希望大家喜欢，请继续关注乐呵呵网。
