UGNX草图关系浏览器介绍

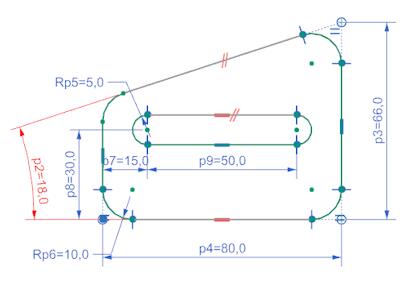

使用草图关系浏览器命令可在活动的草图中查看有关草图对象的详细信息并解决冲突的约束。 可查看：

曲线及其关联的约束。

约束及其关联的曲线。

尺寸及其关联的曲线。

外部引用，包括配方曲线和 WAVE 链接。

您还可以执行以下操作：

删除尺寸和约束。

适应屏幕以查看约束及其曲线。

某些命令（如相交、阵列曲线和项目）可创建除曲线和点以外的约束。可使用草图关系浏览器查看这些曲线和约束。

位于何处？

先决条件

必须位于活动草图中。

命令查找器

草图关系浏览器
